Están disponibles en paquetes de 10, 25 y 100 de nuestra parte, o en la mayoría de los puntos de venta de hardware y suministros industriales. Los impeders estándar tienen carcasas exteriores que encierran y protegen completamente la ferrita. Los impedimentos de ferrita expuestos se utilizan cuando la espuma de soldadura o los recubrimientos como el aluminio o el zinc tienden a acumularse en los impedimentos convencionales y acortan su vida útil. Los impedimentos de ferrita expuestos a menudo permiten utilizar un impedimento más grande, ya que no hay carcasa en la parte más estrecha del tubo.

Estos impedimentos también funcionan bien en instalaciones refrigeradas por aire o gas. El flujo laminar de refrigerante sobre la ferrita expuesta hace que estos impedimentos se limpien automáticamente y, por lo tanto, sean altamente resistentes a los daños causados ​​por la espuma de soldadura.

TIPOS DE CARCASAS

Epoxi / vidrio: el grado NEMA G-11/12 es un compuesto de resina epoxi reforzada con fibra de vidrio de alta resistencia y alta temperatura que exhibe excelentes propiedades de desgaste y una vida útil prolongada a temperaturas elevadas. Es ampliamente utilizado y es el tipo de carcasa menos costoso para la mayoría de tamaños de impeder.

El vidrio epoxi G-11/12 de EHE resistirá temperaturas 100 ° más altas que el material G-10 más común.

Silglass ™ – NEMA grado G-7 es un material de fibra de vidrio unida con resina de silicona de temperatura ultra alta que se utiliza principalmente para impedimentos de flujo de retorno. Tiene características de desgaste deficientes y los impedimentos deben protegerse del contacto con la banda en movimiento. Silglass ™ es inorgánico, por lo que no se carboniza cuando se expone a temperaturas excesivas. Esto reduce la cantidad de calor radiante absorbido por el impeder del área de soldadura. Ferroglass ™ es un tubo de fibra de vidrio impregnado de ferrita de alta temperatura fabricado específicamente para uso impelente.

La ferrita adicional presente en la carcasa puede aumentar las velocidades de soldadura hasta en un 40%. Esta eficiencia mejorada es más notable en diámetros pequeños donde la carcasa de Ferroglass ™ aporta un porcentaje más alto de la ferrita total en el impeder. Ferroglass ™ también tiene la mejor resistencia al desgaste de todos los materiales que se utilizan normalmente en los impedimentos.

REQUISITOS DE REFRIGERACIÓN:
El refrigerante debe estar limpio, preferiblemente filtrado. Una presión de 3 bar (45 PSI) garantizará un enfriamiento adecuado en la mayoría de las condiciones de funcionamiento. Los requisitos de flujo de refrigerante varían ampliamente debido a la temperatura de entrada, la potencia de soldadura, la frecuencia y la geometría del área de soldadura.

En situaciones de alta densidad de potencia y a altas temperaturas ambiente, un pequeño enfriador de refrigeración para refrigerante de bobina de trabajo e impeder puede mejorar enormemente la eficiencia. No se recomienda el enfriamiento por aire u otro gas, pero puede ser útil en situaciones especiales donde no se puede tolerar la presencia de agua dentro del tubo.

Los gases como el nitrógeno tienen una densidad que es al menos 1000 veces menor que la del agua, por lo que el volumen de refrigerante debe aumentarse en consecuencia. Un impeder que se pueda enfriar usando 1/2 galón de agua por minuto requeriría un mínimo de 15 pies cúbicos por minuto de nitrógeno. El costo de esto es prohibitivo en la mayoría de los casos.

El modelo principal incluye el siguiente:
1) Tachonar el tipo thyristers del control de fase o rectificador del control del silicio (SCR), 5A~500A, 100V~5000V, caja hermética del metal con el aislador de cerámica y sello glass-metal hermético seleccionable.

2) Tipo rectificador del control del tiristor del disco o del silicio del control de fase (SCR), 5A ~ 5000A, 100V ~ 5000V, caja hermética del metal con el aislador de cerámica.

3) Tipo rotatorio rectificador del control del tiristor o del silicio del control de fase (SCR), 300A ~ 500A, 600V ~ 2000V.

Características
IV (SISTEMA DE PESOS AMERICANO) =5-5000A
V DRM/V RRM=100-5000V
Caja hermética del metal con el aislador de cerámica
Sello glass-metal hermético
Ajustarse al estándar nacional GB4940-1985
De acuerdo con estándar eléctrico internacional del comité del IEC

Usos típicos
Controles de motor de la C.C.
Fuentes de corriente continua Controladas
Interruptor de la CA y control termal
Excitación del motor síncrono

Nuestro tipo del perno prisionero y de la cápsula o del disco de diodos de rectificador y de tiristores está disfrutando de demanda muy enérgica en la India (DO4, DO5, DO8, DO9) Rusia (T161), Corea y Polonia etc.

Disponibles en opciones de 18 mΩ y 60 mΩ, estos nuevos FET de SiC ofrecen las mejores figuras de mérito (FoM) de su clase con una resistencia de encendido reducida por unidad de área y una capacitancia intrínseca baja. En aplicaciones de conmutación dura, los FET Gen 4 exhiben un RDS (encendido) x EOSS ultra bajo, lo que resulta en una menor pérdida de encendido y apagado.

Las características estándar de accionamiento de puerta de los FET UJ4C 750V permiten la funcionalidad de “reemplazo directo”. Los diseñadores pueden mejorar significativamente el rendimiento del sistema sin la necesidad de cambiar el voltaje de accionamiento de la puerta, reemplazando los IGBT de Si, los FET de Si, los FET de SiC o los dispositivos de superunión de Si con los FET de UnitedSiC UJ4C.

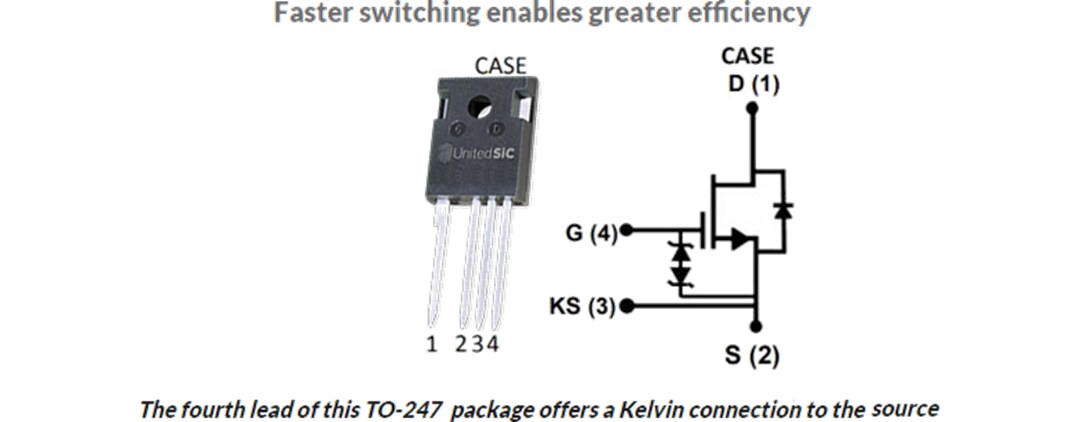

Los FET UnitedSiC UJ4C 750V Gen 4 SiC se ofrecen en un paquete TO247-3L de tres derivaciones (UJ4C075060K3S) y un paquete TO-247-4 de cuatro derivaciones con una conexión Kelvin Gate. El diseño de fuente Kelvin del paquete TO-247-4 reduce significativamente las pérdidas de conmutación y el timbre de la puerta.

Características

Clasificación VDS de 750 V
RDS bajo (activado) de 18 mΩ a 60 mΩ
Las cifras clave del mérito permiten diseños de energía de alto rendimiento de próxima generación
El mejor RDS de su clase (activado) x Área
Mejorar las pérdidas de Qrr y Eon / Eoff en un RDS determinado (activado)
Reduce tanto Coss (er) / Eoss como Coss (tr)
Se puede conducir de forma segura con un voltaje de accionamiento de puerta estándar de 0 V a 12 V o 15 V
Excelente margen de ruido de umbral mantenido con voltaje de umbral real de 5 V

Funciona con todos los voltajes de accionamiento Si IGBT, Si FET y SiC FET
Excelente recuperación inversa
Excelente rendimiento del diodo corporal (Vf <2V)
Carga de puerta baja
Con protección ESD, HBM clase 2
Paquetes TO247-3L y TO247-4L (Kelvin)
AEC-Q101 calificado

Aplicaciones

Inversores fotovoltaicos
Carga de vehículos eléctricos
Fuentes de alimentación de modo conmutado

Módulos de corrección del factor de potencia
Accionamientos de motor
Calentamiento por inducción

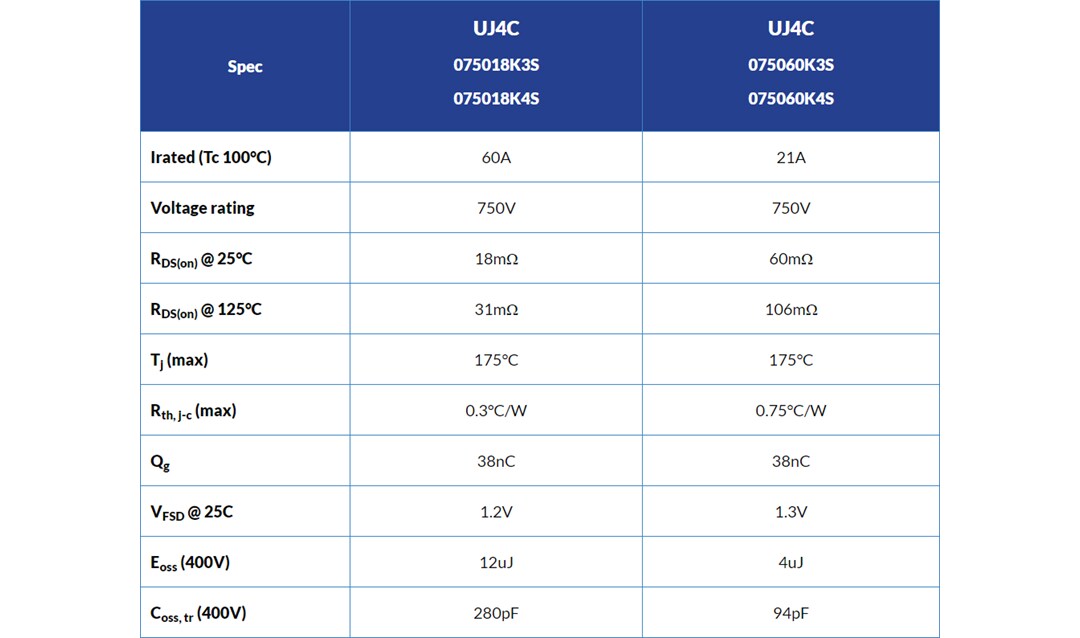

Tabla de Especificaciones
